Automatický prebalovací stroj

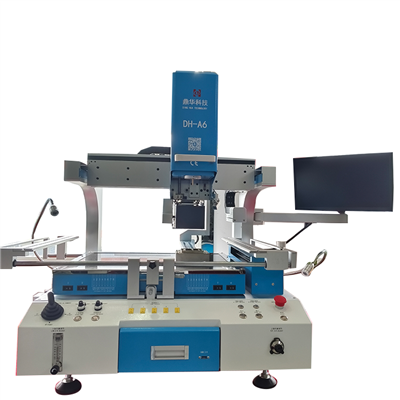

DH-BGA stanica na prepracovanie veľkých dosiek formátu A4 je druh polo-automatickej spájkovačky. Stroj má stabilnú reguláciu teploty, veľký HD dotykový displej, HD optické zarovnanie a inteligentné ovládanie ako aj odnímateľnú infračervenú teplotnú zónu a ďalšie výhody. Ako jeden z najuznávanejších a najprofesionálnejších dodávateľov BGA Rework Station, Dinghua sľubuje, že bude vyrábať tie najlepšie produkty s dobrou kvalitou.
Popis
Prehľad produktu
Tento-moderný--technizmusautomatický prebalovací stroj bgaje{0}}všetko v{1}}jednom riešení pre profesionálne prepracovanie a opravu čipov-na úrovni. Integráciou-vysokopresného systému optického videnia, plne automatizovaného{5}}a{6}}umiestňovania a inteligentného trojzónového riadenia teploty poskytuje bezkonkurenčnú presnosť pre komponenty od malých mobilných integrovaných obvodov až po veľké grafické alebo serverové PCB (kompatibilné až do 550*530 mm). S presnosťou umiestnenia ±0,01 mm, totoStanica prepracovania BGAzaisťuje zakaždým bezchybné výsledky, čím sa stáva celkovýmcena prepracovacej stanice bgastrategická investícia do kvality a efektívnosti pre každú serióznu dielňu.
Hlavné funkcie a predajné body
1. Mikro-presné zarovnanie optického videnia
Je vybavený nastaviteľným farebným optickým systémom CCD s vysokým{0}}rozlíšením a 10-násobným-100-násobným zväčšením, automatickým-zaostrovaním a deleným{6}}farebným zobrazovaním. Osi X, Y a R sú jemne vyladené pomocou mikrometra, čím sa dosahuje výnimočná presnosť zarovnania ±0,01 mm, aby sa eliminovala ľudská chyba a „slepé miesta“, čo je ideálne pre čipy s minimálnymi rozostupmi.
2. Inteligentná, plne automatizovaná prevádzka
Ako pravdaautomatický prebalovací stroj bga, je poháňaný vstavaným priemyselným počítačom PC (OS Windows) a PLC-riadenými krokovými motormi. Automatizuje celý proces: odspájkovanie, vákuové naberanie, presné umiestnenie a spájkovanie. Používatelia si jednoducho vyberú vopred{3}}načítané programy na dotykovej obrazovke, čím demokratizujú komplexné prepracovanie BGA.
3. Profesionálne trojzónové-kúrenie a presné ovládanie
Systém využíva nezávislé PID riadenie pre tri zóny: horebga horúci vzduch, spodný infračervený, a spodný predohrev, s celkovým výkonom 6800W. V kombinácii s termočlánkami typu K- s uzavretou slučkou a portami pre externé senzory udržiava teplotnú odchýlku v rozmedzí ±2 stupňov . 8-segmentové profily vykurovania/chladenia sa starajú o všetko od prebalenia CPU až po opravu mobilných čipov.
4. Robustný, bezpečný a používateľsky-centrický dizajn
Certifikácia CE s núdzovým zastavením a ochranou{0}}automatického vypnutia. Jemná oceľová sieťovina na predhrievacom kryte zabraňuje zapadnutiu malých súčiastok. Univerzálny pohyblivý držiak a polohovací systém s V-drážkou bezpečne držia dosky plošných spojov rôznych veľkostí bez toho, aby spôsobili poškodenie alebo deformáciu.
Parametre produktov
| Model | Automatická optická BGA Rework Station |
| Celkový výkon | 6800W |
| Napájanie | AC220V±10%, 50/60Hz |
| Max. Veľkosť PCB | 550 mm × 530 mm |
| Kompatibilita čipov | 2x2mm ~ 80x80mm |
| Presnosť umiestnenia | ±0,01 mm |
| Presnosť teploty | ±2 stupne |
| Optické zväčšenie | 10x - 100x |
| Kontrolný systém | Vstavané priemyselné PC + HD dotyková obrazovka |
| Spôsob zahrievania | Horný horúci vzduch + spodné infračervené + spodné predhrievanie |
| Rozmery (DxŠxV) | 1022 mm × 670 mm × 850 mm |
| Čistá hmotnosť | Približne. 97kg |
Cieľové aplikácie
Táto jednotka je dokonalým nástrojom pre opravárenské strediská, linky SMT, výskumné a vývojové laboratóriá a špičkové{0}}opravy mobilných telefónov. Dokonale sa hodí pre:
Oprava{0}}vrcholovej dosky:VýmenaBGA čipyna základných doskách notebookov, grafických kartách a herných konzolách.
Oprava mobilného zariadenia:ReballingCPUa pamäťové čipy na smartfónoch a tabletoch.
Dávkové prepracovanie a prototypovanie:Jeho programovateľnosť a automatizácia ho predurčujú na-malú sériovú výrobu alebo konzistentné pracovné postupy opráv.
Podrobnosti o produktoch
Certifikácie
prečo si vybrať nás
Po rokoch vývoja a sústredeného úsilia vlastní 78 patentov a práv duševného vlastníctva, 97 procesov kontroly kvality a jej produkty pokrývajú tri hlavné série: low, medium a high-end. Dokončila výskum, vývoj a výrobu produktov od manuálnych a polo{4}}automatických až po plne automatické. Od svojho založenia v roku 2011 spoločnosť neustále rozširovala svoj rozsah a teraz má dve hlavné dcérske spoločnosti: "Shenzhen Dinghua Kechuang Automation Co., Ltd." a "Shenzhen Dinghua Kechuang Technology Co., Ltd."
prečo si vybrať naše produkty
S výskumom a vývojom ako naším základom máme profesionálny tím výskumu a vývoja, ktorý neustále aktualizuje našu technológiu, aby spĺňala požiadavky rozvoja trhu. Pomôžeme vám vyriešiť akékoľvek problémy, ktoré môžete mať.
S kvalitou ako jadrom zaisťujú dovážané základné komponenty odolnosť a spoľahlivú kvalitu.
Po{0}}predajný servis je zaručený a technická podpora je k dispozícii počas záručnej doby.
Spojme ruky, aby sme sa spoločne rozvíjali, napredovali a vytvárali lepšiu budúcnosť! Ďakujeme za vašu podporu!
