Stanica na prepracovanie guľového mriežkového poľa
DH-A2E predstavuje skok vpred v technológii prepracovania, ktorá kombinuje priemyselnú automatizáciu s presnosťou pod-milimetrov na zvládnutie najnáročnejších opráv PCB. Táto plne-vybavená stanica na prepracovanie guľôčkových mriežok je postavená pre prostredia, kde sa nedá vyjednávať o opakovateľnosti, prevádzke a bezchybných výsledkoch-.
Popis

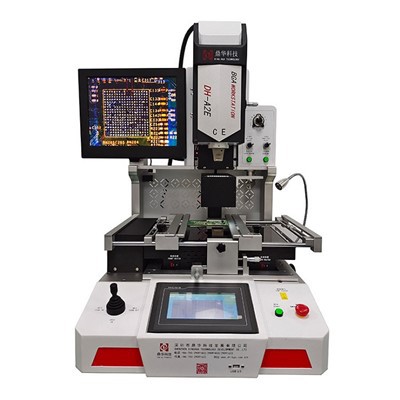

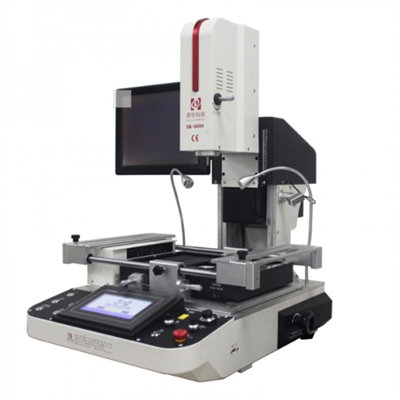

DH-A2E: Ďalší vývoj v automatizovanom precíznom prepracovaní
DH-A2E nastavuje nový štandard pre automatizované, vysoko presné{2}}opravy PCB. Navrhnuté ako pokročiléstanica na prepracovanie guľového mriežkového poľa, integruje optické zarovnanie s plne automatizovanými cyklami vyberania{0}}a{1}}umiestňovania, odpájania a spájkovania, čím sa výrazne znižuje závislosť operátora a ľudské chyby.
Toto je navrhnuté pre presnosť a jednoduché použitiesmd prepracovacia stanicadosahuje pozoruhodné špecifikácie: reguláciu teploty v rozmedzí ±1 stupňa a presnosť polohovania 0,01 mm. Jeho intuitívne dotykové-rozhranie na obrazovke s-nahranými programami umožňuje technikom všetkých úrovní zručností vykonávať zložitéprepracovať bga automatprocesy s dôverou. Od jemných mikro-BGA až po veľké súčiastky, DH{2}}A2E zvládne širokú škálu opráv SMT, vďaka čomu je ideálnym základným kameňom pre každé moderné laboratórium na opravu elektroniky alebo výrobnú linku, ktorá sa snaží zvýšiť výnos a konzistenciu.
Výhody produktov

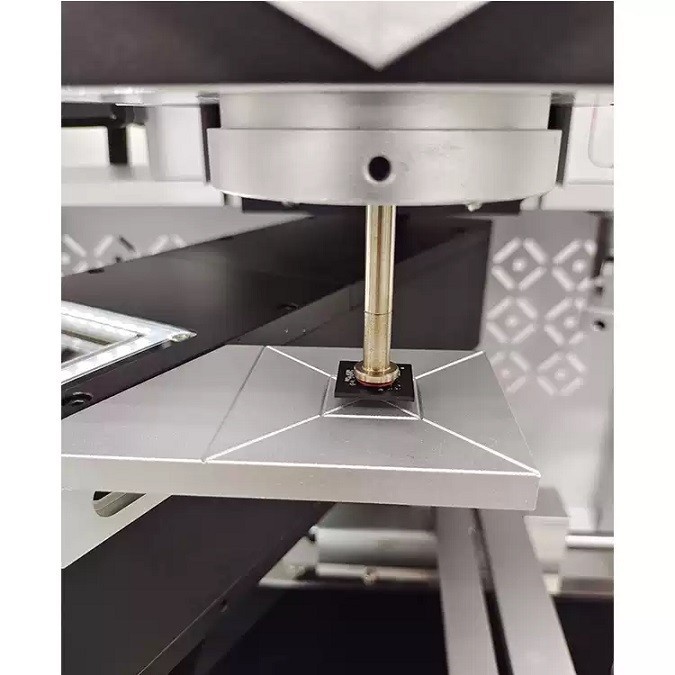

1. Plne automatizovaný cyklus prepracovania:Zažite skutočnú prácu{0}}s automatickým odstránením čipu, jeho umiestnením a spájkovaním. Integrovaný systém videnia a automatizovaná manipulácia s materiálom (vyberanie, podávanie, polohovanie kamery) dopĺňajú aprepracovať bga automatproces, ktorý minimalizuje manuálne zásahy a maximalizuje priepustnosť.

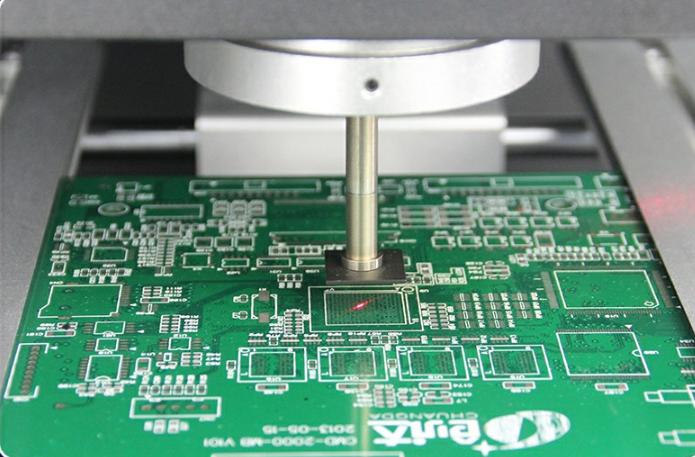

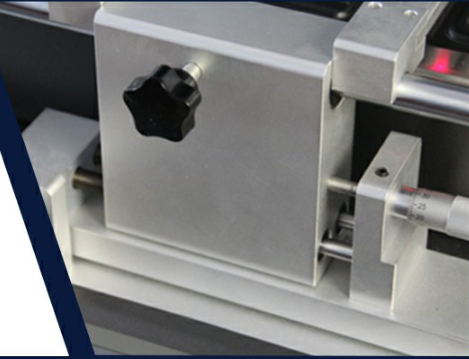

2. Sub-Milimetrové presné zarovnanie:Integrovaný-precízny systém optického vyrovnávania v kombinácii s motorizovaným lineárnym posuvom (jemné nastavenie osi X, Y, Z-) zaisťuje umiestnenie komponentov s presnosťou0,01 mm, prakticky eliminuje nesúosovosť.

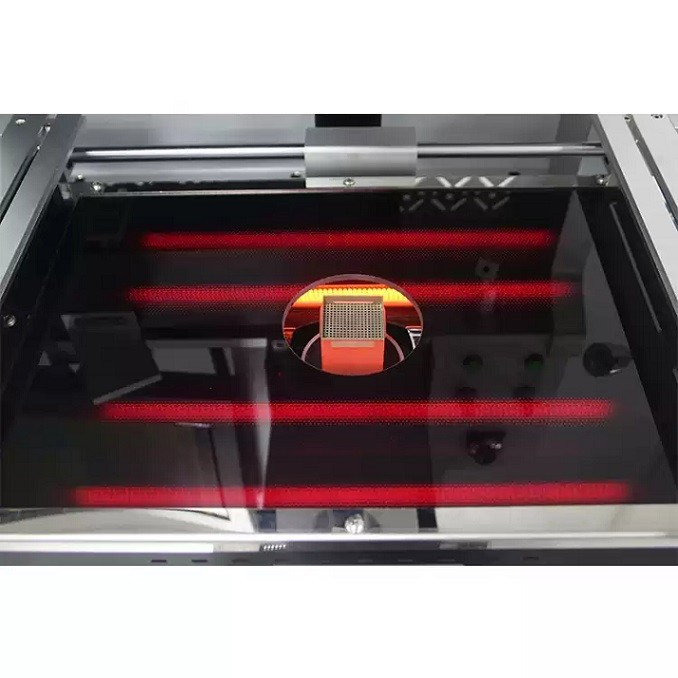

3.Industriálny-stupeň tepelného manažmentu:Troj{0}}zónový nezávislý vykurovací systém (horný, spodný, predohrev) s reguláciou termočlánkom typu K-s uzavretou slučkou{2}} udržiava teplotnú odchýlku v rámci±1 stupeň. Veľký-dolný ohrievač pojme rôzne veľkosti PCB pre rovnomerné zahrievanie.

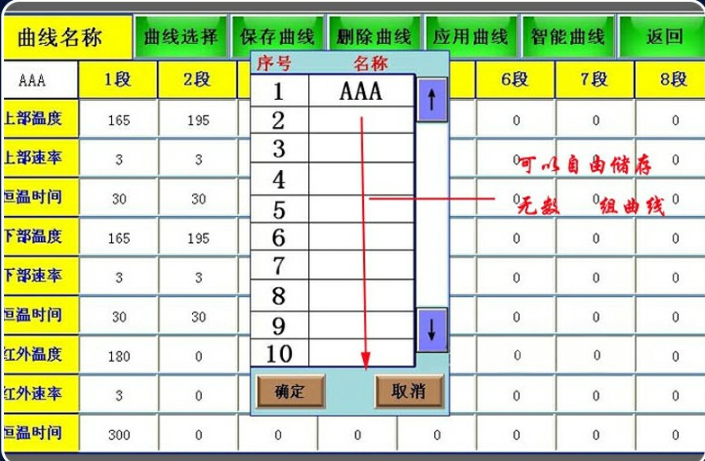

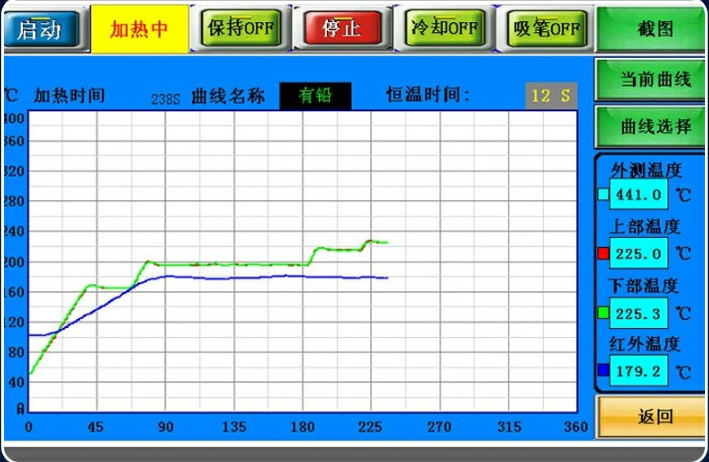

4.Intuitívne dotykové-ovládanie obrazovky:Priemyselné PC s HD dotykovou obrazovkou a PLC ovládaním ponúka manuálny aj automatický režim. Poskytuje-grafovanie teplotnej krivky v reálnom čase, analýzu a ukladá rozsiahle profily pre-dotykové ovládanie, čím zjednodušuje zložité úlohy.
Parametre produktov
| Kategória | Špecifikácia |
|---|---|
| Model | DH-A2E |
| Celkový výkon | 5700W |
| Vykurovacie zóny | 3 (horná: 1 200 W, spodná zóna 2: 1 200 W, zóna 3: 3 200 W) |
| Napájanie | AC220V ±10%, 50/60Hz |
| Regulácia teploty | Uzavretá-slučka s termočlánkom typu K- |
| Presnosť teploty | ±1 stupeň |
| Presnosť polohovania | 0,01 mm |
| Max. Veľkosť PCB | 450 x 500 mm |
| Min. Veľkosť PCB | 10 x 10 mm |
| Kompatibilná veľkosť čipu | 2x2 mm až 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Rozmery (DxŠxV) | 600 x 700 x 850 mm |
| Čistá hmotnosť | 70 kg |
Určené pre profesionálny workshop:

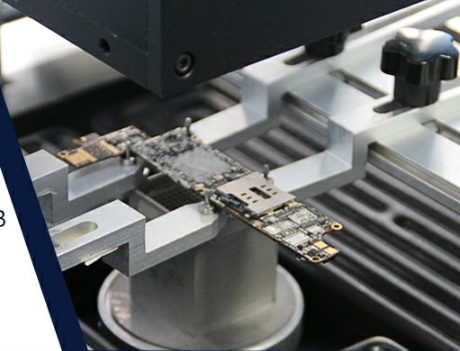

Okrem základných špecifikácií je DH{0}}A2E skonštruovaný pre každodenné profesionálne použitie. Funkcie ako nastaviteľný prietok vzduchu pre malé komponenty, 360-stupňové otočné trysky, univerzálne príslušenstvo, rýchle chladenie a hlasové upozornenia vytvárajú bezproblémový pracovný tok. Je robustnýsmd prepracovacia stanicakonštrukcia, CE certifikácia a núdzové bezpečnostné prvky zaručujú spoľahlivú a bezpečnú prevádzku v náročných prostrediach.
Ideálne pre:Electronics Manufacturing Services (EMS), vysoko{0}}spoľahlivé opravárenské strediská (automobilový, letecký, medicínsky), oddelenia výskumu a vývoja a akékoľvek operácie vyžadujúce spoľahlivé, automatizované presné prepracovanie.
