Ako riešiť problémy po výmene integrovaného obvodu?

Riešenie problémov po výmene IC je kľúčovým procesom, ktorý si vyžaduje systematický prístup a dobré pochopenie elektronických komponentov a obvodov. Ako dodávateľ IC Replacement som sa stretol s rôznymi problémami, s ktorými sa zákazníci stretávajú po výmene integrovaných obvodov. V tomto blogu sa podelím o niekoľko účinných stratégií a techník, ktoré vám pomôžu pri riešení týchto problémov.

Počiatočné kontroly po výmene IC

Po výmene IC je prvým krokom vykonanie niekoľkých základných kontrol. Najprv vizuálne skontrolujte spájkované spoje. Zlé spájkovanie môže viesť k rôznym problémom, ako sú prerušované spojenia, skraty alebo otvorené obvody. Hľadajte akékoľvek známky studených spájkovaných spojov, ktoré sa zdajú matné a zrnité, alebo mostíky medzi susednými kolíkmi. Na podrobnejšiu kontrolu môžete použiť lupu alebo mikroskop.

Ďalej skontrolujte napájanie. Uistite sa, že úrovne napätia sú v špecifikovanom rozsahu pre nový IC. Nesprávne napájanie môže spôsobiť poruchu alebo dokonca poškodenie IC. Pomocou multimetra zmerajte napätie na napájacích kolíkoch integrovaného obvodu. Ak je napätie príliš vysoké alebo príliš nízke, skontrolujte zdroj napájania a všetky regulátory napätia v obvode.

Testovanie funkčnosti vymeneného IC

Po úvodných kontrolách je čas otestovať funkčnosť vymeneného IC. Začnite zapnutím zariadenia a pozorovaním jeho správania. Spustí sa normálne? Existujú nejaké chybové hlásenia alebo abnormálne príznaky? Ak sa zariadenie nespustí alebo vykazuje zvláštne správanie, môže to znamenať problém s vymeneným integrovaným obvodom.

Na dôkladnejšie otestovanie IC môžete použiť diagnostické nástroje. Napríklad na meranie signálov na vstupných a výstupných kolíkoch integrovaného obvodu možno použiť osciloskop. Porovnajte namerané signály s očakávanými priebehmi, aby ste identifikovali prípadné nezrovnalosti. Ak signály nie sú podľa očakávania, môže to znamenať, že integrovaný obvod nefunguje správne alebo že je problém s okolitými obvodmi.

Ďalším užitočným nástrojom je logický analyzátor. Toto zariadenie dokáže zachytiť a analyzovať digitálne signály v obvode. Môže vám pomôcť identifikovať problémy, ako sú problémy s načasovaním, nesprávny prenos údajov alebo chybné komunikačné protokoly. Pripojením logického analyzátora k príslušným kolíkom integrovaného obvodu môžete monitorovať signály a detekovať akékoľvek anomálie.

Identifikácia bežných problémov a riešení

1. Prehrievanie

Prehrievanie je bežným problémom po výmene IC. Môže to byť spôsobené niekoľkými faktormi, ako je nesprávne napájanie, zlý odvod tepla alebo chybný IC. Ak sa integrovaný obvod prehrieva, najskôr skontrolujte zdroj napájania, aby ste sa uistili, že poskytuje správne napätie a prúd. Môžete tiež skontrolovať chladič a chladiaci ventilátor, aby ste sa uistili, že fungujú správne.

Ak chladič nemá dobrý kontakt s integrovaným obvodom, môže to viesť k zlému prenosu tepla. Na zlepšenie kontaktu medzi integrovaným obvodom a chladičom môžete použiť teplovodivú pastu. Pred pripevnením chladiča sa uistite, že ste na povrch integrovaného obvodu rovnomerne naniesli tenkú vrstvu teplovodivej pasty.

Ak problém pretrváva, je možné, že vymenený IC je chybný. V tomto prípade možno budete musieť vymeniť IC znova za nový.

2. Skraty

Skrat sa môže vyskytnúť, keď existuje priame spojenie medzi dvoma alebo viacerými kolíkmi integrovaného obvodu alebo medzi integrovaným obvodom a inými komponentmi v obvode. Príčinou môžu byť spájkovacie mostíky, poškodené stopy na doske plošných spojov (PCB) alebo chybný IC.

Na identifikáciu skratu môžete použiť multimeter na meranie odporu medzi rôznymi kolíkmi IC. Ak je odpor veľmi nízky alebo sa blíži k nule, znamená to skrat. Na kontrolu skratov môžete použiť aj tester kontinuity.

Keď identifikujete skrat, musíte nájsť zdroj problému. Ak ide o spájkovací mostík, na odstránenie prebytočnej spájky môžete použiť spájkovačku a odpájací nástroj. Ak je skrat spôsobený poškodenou stopou na PCB, možno budete musieť opraviť alebo vymeniť PCB.

3. Prerušované spojenia

Prerušované spojenia môže byť ťažké diagnostikovať, pretože sa nemusia vyskytovať vždy. Môžu byť spôsobené uvoľnenými spájkovanými spojmi, poškodenými konektormi alebo chybným integrovaným obvodom.

Ak chcete vyriešiť problémy s prerušovanými pripojeniami, môžete skúsiť zariadenie jemne potriasť alebo poklepať, kým je zapnuté. Ak sa problém počas tohto procesu vyskytuje častejšie, môže to znamenať uvoľnené spojenie. Potom môžete vizuálne skontrolovať spájkované spoje a konektory, aby ste zistili akékoľvek známky uvoľnenia alebo poškodenia.

Ak problém pretrváva, môžete použiť tester kontinuity na kontrolu spojení medzi rôznymi komponentmi v obvode. Môžete tiež skúsiť vymeniť konektory alebo integrovaný obvod, aby ste zistili, či sa problém vyriešil.

Používanie správneho vybavenia

Na efektívne odstraňovanie problémov po výmene IC je dôležité používať správne vybavenie. Tu je niekoľko odporúčaných nástrojov:

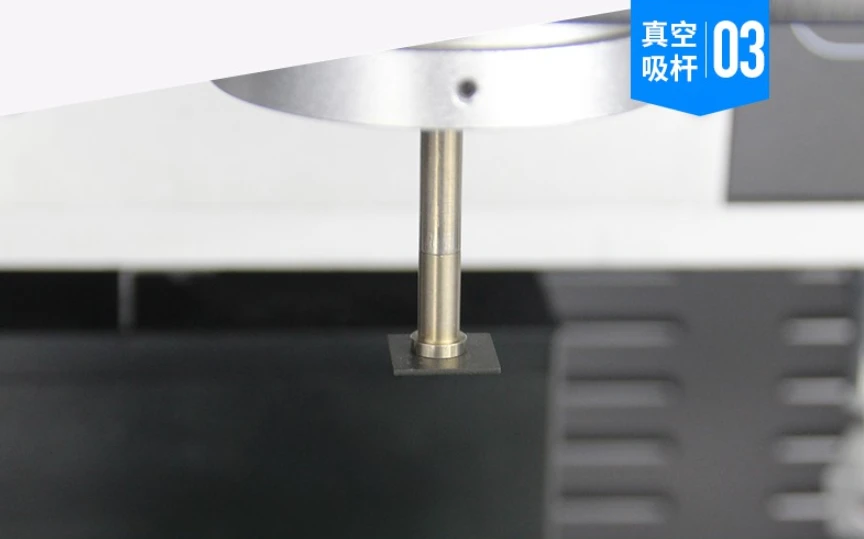

• Spájkovacia stanica Bga: Vysokokvalitná spájkovacia stanica je nevyhnutná pre spájkovanie a odspájkovanie integrovaných obvodov. Mal by poskytovať presnú reguláciu teploty a stabilné napájanie.
• Zariadenia na opravu mikrospájkovania: Toto zariadenie je určené na jemné spájkovanie, ako je spájkovanie malých súčiastok a kolíkov. Môže vám pomôcť dosiahnuť lepšie výsledky spájkovania.
• Optický systém prepracovania BGA: Optický systém prepracovania BGA využíva infračervenú alebo laserovú technológiu na zahrievanie a prepracovanie integrovaných obvodov BGA (Ball Grid Array). Poskytuje presnejší a efektívnejší spôsob výmeny integrovaných obvodov BGA.

Záver

Riešenie problémov po výmene integrovaného obvodu si vyžaduje kombináciu technických znalostí, skúseností a správnych nástrojov. Podľa krokov uvedených v tomto blogu môžete efektívne identifikovať a vyriešiť bežné problémy po výmene integrovaného obvodu.

Ak sa stretnete s problémami pri riešení problémov alebo potrebujete vysokokvalitné produkty na výmenu IC, neváhajte nás kontaktovať pre obstarávanie a ďalšie diskusie. Zaviazali sme sa poskytovať vám tie najlepšie riešenia a podporu.
