Stroj na opravu notebookov

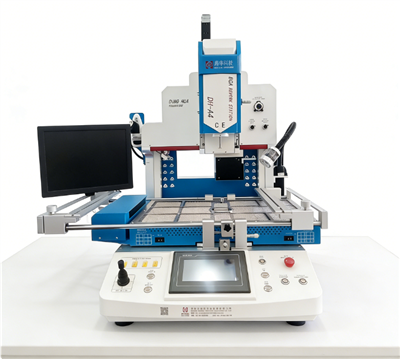

Profesionálna BGA Rework Station – dokonalé riešenie pre presné opravy mobilných telefónov

Táto pokročilá BGA stanica na prepracovanie integruje optické zarovnanie, automatickú demontáž/zváranie a inteligentnú reguláciu teploty, aby poskytovala-poprednú presnosť a efektivitu. Navrhnutý na modernú opravu elektroniky výrazne zjednodušuje prepracovanie čipov BGA-od najmenších komponentov SMD až po veľké procesory-čo z neho robí nepostrádateľnýnástroj na opravu mobilného telefónupre akúkoľvek odbornú dielňu.

Je vybavený systémom videnia CCD s vysokým{0}}rozlíšením, polohovaním laserom a presnosťou umiestnenia ± 0,01 mm, úplne eliminuje nesprávne zarovnanie. Trojité-zónové vykurovanie (horný horúci vzduch + spodné infračervené) s reguláciou termočlánkom typu K{5}}s uzavretou slučkou{6}} zaisťuje presnosť teploty v rozmedzí ±2 stupňov . Vďaka ovládaniu na dotykovej obrazovke, predinštalovaným programom a manuálnym aj automatickým režimom sa aj zložité výmeny čipov stanú rýchlymi a opakovateľnými.

Či už opravujete smartfóny, tablety alebo iné PCBA, táto stanica ponúka všestrannú kompatibilitu (PCB až 550 × 530 mm, čipy od 2 × 2 mm do 80 × 80 mm) a obsahuje praktické funkcie, ako je ochrana jemným drôteným pletivom, externé teplotné porty, export údajov USB a bezpečnostná ochrana s certifikátom CE{6}}.

Ideálne preoprava mobilného telefónušpecialistov a výrobcov elektroniky, zvyšuje produktivitu, znižuje ľudské chyby a zaisťuje vždy spoľahlivé, profesionálne výsledky.

1. Optický systém nastavenia
Kamera CCD s vysokým{0}}rozlíšením a 10- až 100-násobným zväčšením, duálnym-rozdeľovaním farieb, automatickým-ostrovaním a úpravou jasu. Umožňuje úplné-pozorovanie, aby sa zabránilo „mŕtvym uhlom“ a zaisťuje dokonalé umiestnenie čipu.

2. Plne automatizovaná prevádzka
Automaticky rozoberá, spájkuje a zbiera čipy. Riadené PLC-s krokovým motorom a lineárnou posuvnou koľajnicou pre presný pohyb X/Y/Z. Oslobodzuje technikov od manuálneho opakovania.

3.Nastaviteľný prietok vzduchu
Jemné prúdenie vzduchu sa dá nastaviť podľa veľkosti dielu, čím sa zabráni odfúknutiu malých dielov pri prepracovaní.

4.Polohovanie lasera a držiak plošného spoja s V-drážkou
Laser rýchlo indikuje polohu dosky; univerzálna V-drážka uchytí dosky plošných spojov od 10 × 10 mm do 550 × 530 mm s jemným doladením ±15 mm-v smeroch X/Y.

5.Trojité vykurovacie zóny s nezávislým ovládaním
Horný ohrievač: 1200W teplovzdušný.
Spodné ohrievače: Zóna 2 – 1200W, Zóna 3 – 4200W infračervené.
Každá zóna je nezávisle riadená pomocou automatického{0}}ladenia PID a systému uzavretej slučky termočlánku typu K{{1}typu K-.

6. Bezpečnosť a ochrana
Jemné oceľové pletivo na predhrievači zabraňuje vpadnutiu malých častí; núdzové zastavenie a ochrana{0}}automatického vypnutia; CE certifikované.

7. Používateľské-priateľské rozhranie dotykovej obrazovky
Vstavaný-v priemyselnom počítači so systémom Windows podporuje viac-krivkové zobrazenie v reálnom čase-, ukladanie programu, analýzu kriviek a ochranu heslom. Nie je potrebné žiadne špeciálne školenie.

8. Duálne prevádzkové režimy
Manuálny aj automatický režim pre flexibilné ladenie alebo dávkové spracovanie.

9.Externé porty teploty a export USB
1–5 voliteľných portov pre externý senzor na presné overenie profilu; USB rozhranie pre aktualizáciu softvéru a prenos dát do PC.
