PCB Rework Station



Čo je stanica na prepracovanie PCB?



PCB Rework Station je špecializovaný nástroj na opravu elektroniky, ktorý vykonáva presné odstránenie, výmenu a spájkovanie čipov Ball Grid Array (BGA) a iných pokročilých komponentov SMT na doskách plošných spojov (PCB). Tu je dôvod, prečo je to potrebné a ako to funguje.



1. Problém, ktorý rieši: Čipy BGA (nachádzajú sa v notebookoch, telefónoch, herných konzolách ako Xbox, základných doskách) majú pod každým čipom veľa spájkovacích guľôčok; nie sú viditeľné ani prístupné pre žiadny štandardný spájkovací nástroj; ich oprava alebo výmena však vyžaduje presnosť a kontrolované teplo.



2. Hlavná funkcia:



A. Odstránenie: Rovnomerne zahrieva čip a oblasť na DPS pod ním, aby sa roztavili spájkovacie guľôčky bez poškodenia čipu alebo DPS, a potom sa pomocou vákuovej prísavky stiahne čip.



B. Výmena: Po vyčistení spájkovacích plôšok, pridaní novej spájky môže BGA prepracovacia stanica správne umiestniť čip a znovu zahriať oblasť, aby sa vytvoril spájkovaný spoj (pretavenie).



3. Kľúčové komponenty a schopnosti:



Presná regulácia tepla: Využíva trysky horúceho vzduchu, aby sa teplo sústredilo na čip, a často využíva infračervenú predhrievaciu zónu na veľmi pomalé zahrievanie celej dosky plošných spojov. To pomáha predchádzať deformácii v dôsledku veľkých teplotných rozdielov a pomáha roztaviť celú spájku naraz.



Teplotné profilovanie:‌ Umožňuje nastavenie a zobrazenie špecifického teplotného profilu v reálnom čase pre rôzne typy spájok a komponenty.



Zarovnanie: Často obsahuje laserové ukazovátko na dokonalé zarovnanie čipov počas umiestňovania.



‌Vákuové snímacie pero:‌ Na bezpečné zdvíhanie horúcich triesok po odspájkovaní.

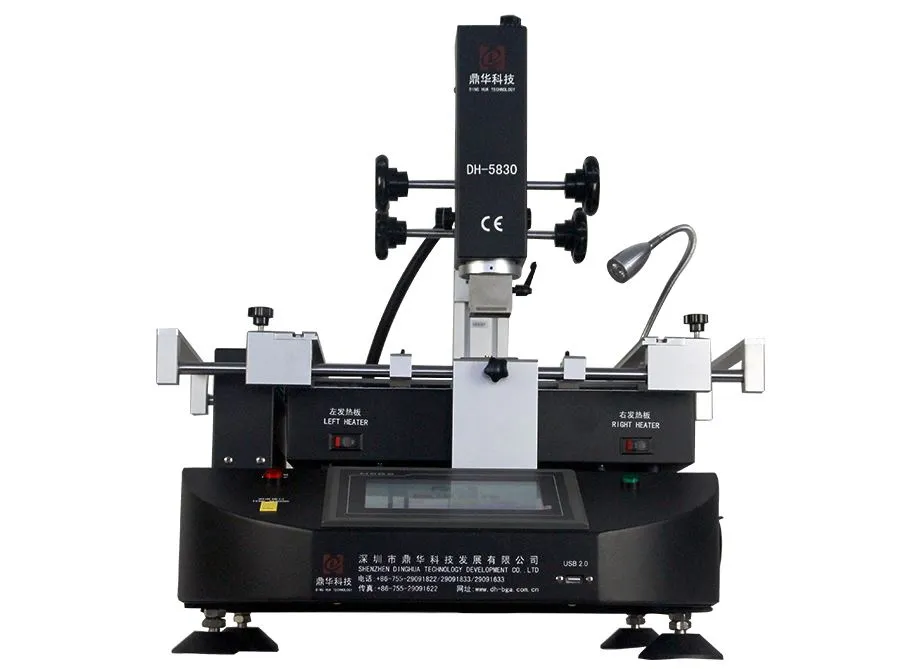

‌Pokročilé ovládanie:‌ Moderné stanice (ako DH-5830) majú ‌dotykové obrazovky‌.



‌Tepelné monitorovanie:‌ Môže obsahovať ‌externý teplotný snímač‌ na presné meranie teploty PCB.









Položka	Parameter
Napájanie	AC 220V±10％50Hz
Menovitý výkon	5500W
Top Power	1200w
Spodný výkon	1200w
Infračervené napájanie	3000w
Horné tlačidlo- prúdenia vzduchu	Na nastavenie horného{0}}prúdu horúceho vzduchu (najmä veľmi malé/veľké triesky)
Prevádzkový režim	HD dotyková obrazovka, nastavenie digitálneho systému
Uloženie teplotného profilu	50 000 skupín
Regulácia teploty	K senzor + uzavretá slučka
Pohyb horného ohrievača	Vpravo/doľava, dopredu/dozadu, voľne sa otáčajte
Presnosť teploty	±2 stupne
Polohovanie	Inteligentné polohovanie, doska plošných spojov sa dá nastaviť v smere X, Y s "5bodovou podporou" + držiak plošného spoja s V-drážkou + univerzálne prípravky.
Veľkosť PCB	Max 410×370 mm Min 22×22 mm
BGA čip	2x2 - 80x80 mm
Minimálna vzdialenosť medzi trieskami	0,15 mm
Vonkajší snímač teploty	1ks
Rozmery	570 * 610 * 570 mm
Čistá hmotnosť	35 kg
